近期，中國科學院合肥物質科學研究院固體所研究員童鵬團隊基于前期研發的新型熱導率自主調控材料，研制出具有優異熱整流性能的固態熱二極管，相關研究結果以Large thermal rectification in a solid-state thermal diode constructed of iron-doped nickel sulfide and alumina為題，發表在Physical Review Applied上。

  據統計，目前約90%的能源在使用過程中涉及熱量的產生和操控。從化石燃料發電，到廢熱回收利用、建筑物供暖，再到動力電池熱管理、微電子器件散熱等，都離不開熱量的產生與傳輸。因此，有效控制熱量，使其按需、有序傳輸，對于提高能源利用率、實現節能減排和可持續發展均具有重要意義。

  熱二極管是重要的熱流控制元件，在熱量收集、儲熱、制冷等領域具有廣闊應用前景。在熱二極管中，熱流正向導通，而沿相反方向則受到阻礙，即熱整流效應。按照熱量傳輸方式（對流、輻射和傳導）的不同，實現熱整流的方法也有所不同。利用氣體或液體在不同方向的對流強度不同、材料的輻射率隨溫度的非線性變化，可實現較大的熱整流效應，但其裝置難以小型化。將具有相反的熱導率溫度關系的兩種固態材料構筑成異質結，可獲得傳導熱整流效應，并能避免上述問題。其中，具有非線性熱導率溫度依賴關系的固態材料是實現高整流效率的關鍵。

  童鵬團隊在前期研究中發現六角硫化物Ni1-xFexS具有奇異熱導率跳變行為，熱導率在相變處變化率高達200%，即該材料的導熱能力在高低溫下存在巨大差異。在此基礎上，研究人員利用Ni0.85Fe0.15S和Al2O3分別作為兩端構筑了熱二極管，其具有優異的整流性能：當熱二極管冷端溫度設定為250K時，在溫差為97K條件下，最大熱整流系數可達1.51。在小于100K的驅動溫差下，其最大熱整流系數也高于已報道的同類固態熱二極管。雖然鎳鈦合金基熱二極管的最大熱整流系數接近1.5，但其對應的驅動溫差大于150K，且工作溫區遠高于室溫，實際應用受到限制。通過理論計算，研究闡明了最大熱整流系數對Ni0.85Fe0.15S/Al2O3長度比、冷端溫度以及Ni0.85Fe0.15S一級相變陡峭程度的依賴關系，為進一步提高熱整流系數提供了理論依據，也為基于固態相變材料設計新型熱二極管提供了參考。此外，研究發現Ni1-xFexS系列材料的相變溫度可以通過改變Fe含量進行調控，且均具有可逆的熱導率突變，為設計和構建面向不同工作溫區和應用環境的高性能固態熱二極管提供了備選材料。

  研究工作得到國家自然科學基金、中科院前沿科學重點研究計劃和中科院合肥大科學中心高端用戶培育基金項目的資助。

  論文鏈接

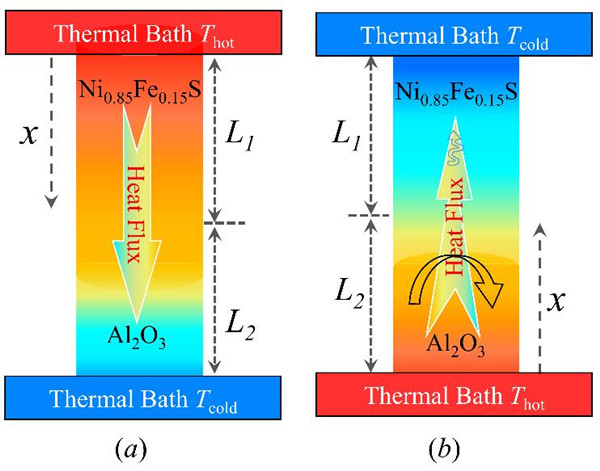

圖1.熱二極管示意圖。（a）熱流正向傳導；（b）熱流反向傳導

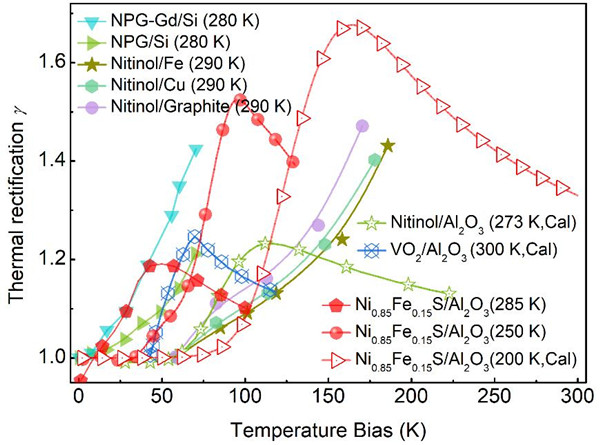

圖2.典型固態熱二極管的熱整流效應對比

責任編輯：閻芳

來源：合肥物質科學研究院
